Индукционные тигельные печи для плавки чугуна, стали, меди, латуни, алюминия и цветных сплавов

Плавильные индукционные тигельные печи GWJ


Тигельные печи | плавка черных металлов - сталь и чугун | в алюминиевом с редуктором и стальном корпусе с редуктором / гидравлическими цилиндрами
Induction melting furnaces GWJ – условное обозначение индукционных печей с тиристорным СЧ преобразователем для плавки металла. Тигельные печи линейки GWJ завоевали по всему миру широкую популярность, благодаря надежности, простоте эксплуатации, ремонтопригодности и своей универсальности, возможности плавки разных черных (металлизированное железо, сталь, чугун) и цветных сплавов (цинк, алюминий, медь).
Индукционные печи можно отнести к особому класс плавильных электрических установок, в которых металл плавится вихревыми токами, наводимыми в металлической шихте переменным магнитным полем индуктора печи. Плавка отличается высоким коэффициентом cosφ (более 0.95~0.97). Компания "MAGMATEX" поставляет полный комплекс литейного оборудования: дробеметы, литейные ковши, смесители, вибрационные столы, оборудовние для литья по газифицированным моделям и многое другое.
Исполнение печей может быть в алюминиевом или стальном корпусе с механическим (редуктор) или гидравлическим способом наклона плавильного тигля. Гидравлический наклон имеет одно неоспоримое преимущество - металл при сливе из печи выпускается в одну точку литейного ковша и не требует дополнительной его центровки, чтобы ловить струю металла.
Печи в алюминиевом корпусе имеют простой внешний вид, их использование ограничивается емкостью от 100 кг до 3000 кг из-за отсутствия в конструкции магнитопроводов. Стоимость печей с алюминиевым корпусом значительно меньше своих продвинутых стальных аналогов.
Печи в стальном корпусе оборудованы магнитопроводами, которые обеспечивают большую жесткость индуктору и улавливают рассеивающиеся магнитные поля, поэтому КПД таких печей по сравнению с тиглями в алюминиевом корпусе имеют более высокие показатели.
Ознакомиться с ценами на индукционные плавильные печи Вы можете в разделе «ПРАЙСЫ»

Основные параметры индукционных печей для плавки стали, чугуна и медных сплавов

Модель индукционные печиЕмкость тигля, тМошность ТПЧ, кВтПроизв-сть, т/ч (чугун/сталь)Расход эл.эн., кВт*ч/т (чугун/сталь)
GWJ 0.1-100-10.101000.12 / 0.11860 / 880
GWJ 0.1-160-10.101600.20 / 0.18800 / 820
GWJ 0.15-100-10.151000.13 / 0.12800 / 830
GWJ 0.15-160-10.151600.23 / 0.21790 / 815
GWJ 0.25-160-10.251600.22 / 0.20 800 / 820
ХИТ ПРОДАЖ! GWJ 0.25-250-10.252500.37 / 0.35760 / 790
GWJ 0.45-250-10.452500.35 / 0.31770 / 800
GWJ 0.45-350-10.453500.54 / 0.50750 / 780
GWJ 0.45-500-10.455000.87 / 0.84720 / 750
GWJ 0.5-250-10.52500.35 / 0.31770 / 800
ХИТ ПРОДАЖ! GWJ 0.5-350-10.53500.54 / 0.50750 / 780
GWJ 0.5-500-10.55000.87 / 0.84720 / 750
GWJ 0.75-350-10.753500.53 / 0.51730 / 760
GWJ 1-500-11.05000.79 / 0.76750 / 790
GWJ1-600-0.51.06000.87 / 0.83730 / 760
GWJ1-750-0.51.07501.23 / 1.20610 / 640
GWJ1.5-750-0.51.5750 1.13 / 1.10 620 / 650
GW1.5-1000-0.51.510001.60 / 1.50580 / 600
GWJ 2-1000-0.52.010001.50 / 1/40590 / 610
GWJ 2-1500-0.52.015002.80 / 2.58580 / 600
Тиристорный преобразователь цена индукционной печи

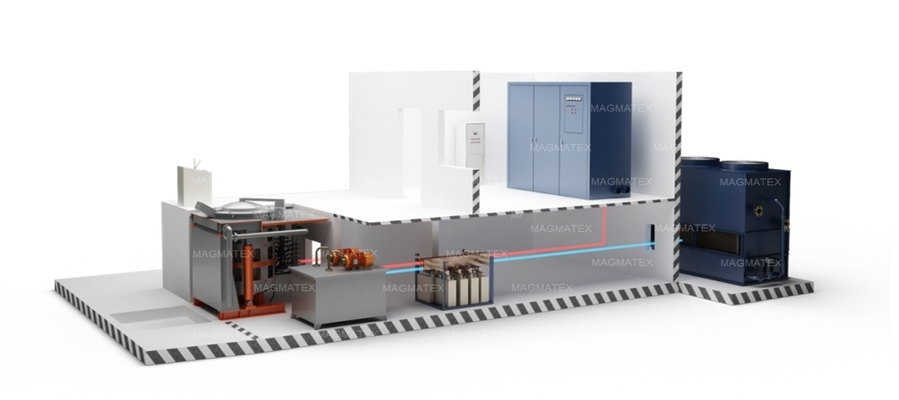

Технология схема индукционной печи

Прайс-лист на индукционные печи GWJ - свежие цены по запросу

Хотите узнать цены на печи ?

Индукционные тигельные комплексы GWJ от 100 кг до 10 тонн в составе плавильных тиглей в алюминиевом или стальном кожухе с магнитопроводами + градирня с закрытым контуром циркуляции воды.

  1. У нас всегда низкие цены, т.к. мы работаем от производителя;
  2. Вся продукция сертифицирована (сертификаты РСТ, СЕ, IFRA и пр.);
  3. Доставка всегда в срок;
  4. 100% гарантия высокого качества;
  5. Широкая номенклатура печного оборудования под любые цели.

Подберем индукционную печь по вашим параметрам

Шаг 1. Вышлм коммерческое предложение на индукционную печь на ваш E-mail ответным письмом в течение 24 часов.
Шаг 2. Подскажем наиболее подходящий вариант по цене и техническим параметрам индукционной печи для плавки черных или цветных сплавов.
Шаг 3. Проконсультируем по вопросам запасных частей, гарантийному и постгарантийному обслуживанию, укажу цену и сроки поставки - всё это бесплатно.

Конструктор индукционной печи

индукционные печи тигли тиристоры кабели конденсаторы расчет

Запчасти для индукционной печи (тиристоры ККЕ, тиристоры КР, конденсаторы RFM, радиаторы охлаждения, кабеля, предохранители и проч.)

Тиристоры KK / КР

Тиристоры ККЕ / KP TECHSEM - силовые полупроводниковые устройства используемые в источниках питания индукционных установок (преобразователях частоты, инверторах, выпрямителях п проч.).
Вся продукция TECHSEM проходит строгий контроль на всех этапах производства и тестирование продукции, все тиристоры имеют маркировку СЕ, что подтверждает их высокое качество.
Внешний вид: тиристоры таблеточного (капсульного) исполнения, имеют закрытый металлические корпуса с керамическим (капсульным) изолятором.
Капсульные тиристоры в соответствии с типом используемого чипа делятся на две категории: тиристоры серии КР и тиристоры серии КК.

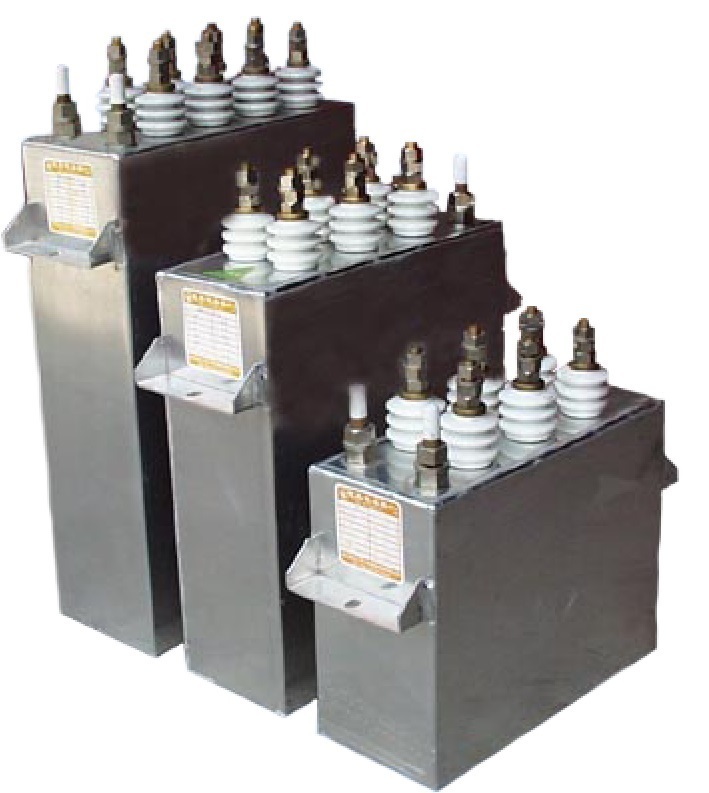

Конденсаторы RFM

Конденсаторы RFM – силовые высокоемкие электротермические конденсаторы в стальном корпусе из стали 304 (нержавейка).
Небольшие габариты и высокие эксплуатационные параметры электротермических конденсаторов RFM при невысокой цене, позволяет их установку в компактные конденсаторные блоки (батареи).
Конденсаторы серии RFM широко используются со всеми типа индукционных печей GW 0.05, GWJ 0.25, GWJ 0.45, GWJ 0.5 и пр., и среднечастотными установками индукционного нагрева.
Условное обозначение RFM конденсаторов:
RFM 0.75-1500-0.5S  ( RFM – тип прибора / 0.75 – напряжение, кВ / 1500 – номинальная мощность, кВАр / 0.5S – рабочая частота, кГц )
Capasitors RFM induction furnaces

Индукционные печи "А-класса" для плавки стали/чугуна

Индукционные плавильные печи собранные на базе комплектующих из США, Европы и Японии

IMF 6T Ultra-Melt MAGMATEX

Обработка видео...

Видео работы индукционной тигельной печи для плавки стали и чугуна с интегрированной газоотводящей гидравлической крышкой
Современный литейный цех трудно представить без плавильной электропечи, так как любой плавильный участок снабжен данным оборудованием. Как показывает опыт большинство малых сталелитейных и чугунолитейных производств отдают предпочтения выплавки в индукционных печах, в то время как более крупные производства ориентированы на использование дуговых печей малой или средней емкости, так называемые печи литейного класса.
Сейчас возможно купить печи в различной ценовой категории. Трудности выбора индукционного оборудования возникают с одной стороны с выбором типа источника питания, который определяет производительность плавильного комплекса, а с другой, чтобы оборудование имело приемлемую цену.
Простые печи, как правило имеют тиристорный преобразователь, обеспечивающий работу только одного плавильного узла, в то время как печи с двойным источником питания, позволяют организовать работу двух и более плавильных узлов от одного преобразователя частоты и обеспечить высокий тип выпрямления до 24-пульсов.
Компания «MAGMATEX» проектирует и поставляет высокотехнологичную линейку современных тигельных печей ULTRA-MELT нового поколения. В печах ULTRA-MELT интегрированы инновационные технические решения и уникальные инженерные разработки: мощные энергоэффективные преобразователи POWER-SOLUTION с многоуровневой защитой преобразователя PROTECT ELECTRIC, компьютерной системой контроля и управления плавкой MELT-CONTROL.

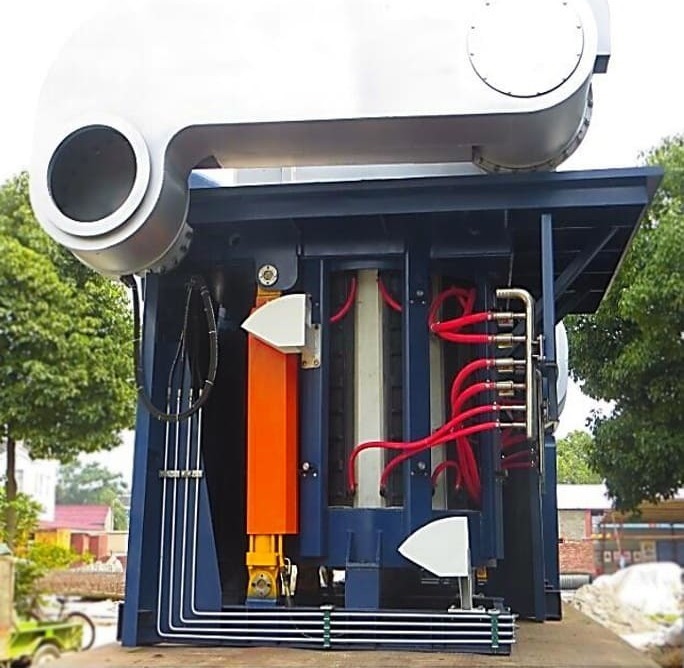

Индукционная плавильная печь А-класса для стали или чугуна

Основные преимущества печей серии ULTRA-MELT:

СЧ преобразователь «POWER-SOLUTION» - мощный источник питания, полная мощность от начала и до конца плавки, максимальная скорость плавки. Инвертор на базе тиристоров нового поколения - высокая точность вывода мощности (погрешность <1%), короткое время увеличения мощности от 0 до 100% не более 200мс, плата с полностью цифровым управлением обеспечивает высокую точность управления и надежность. Импортные комплектующие части – Германия, США, Швейцария, Англия и Япония.
Максимальная защита системы «PROTECT ELECTRIC» - безопасность работы оборудования, 100% защита от перенапряжения, защита по току, защита от несбалансированности трех фаз, защита от несбалансированности работы моста выпрямителя, защита от недостаточного напряжения сети, контроль утечки на землю, система раннего предупреждения утечки металла на индуктор, защита от перегрева температуры охлаждающей воды и низкого давления; ограничитель напряжения конденсаторов; ограничитель напряжения на индукторе и частоты, и многое другое.
Система «MELT-CONTROL» - компьютерная система управления плавкой и выдержкой металла. Система обеспечивает автоматическую диагностику и непрерывный контроль параметров печи от загрузки до выпуска металла, обеспечивает автоматический режим сушки и спекания футеровки, запуск печи в холодном состоянии, энергосберегающие режимы. При возникновении неисправности и система сообщает оператору об ошибке и сохраняет информацию в своей памяти. Централизованное управление индукционной печью (макс. до 4-х узлов).
Плавильный узел «MAXIMUM OPTIONS FURNACE»: 1. Гидравлическим наклон плавильного узла в две стороны - 95° слива металла и 25° слив шлака; 2. Конструкцию со взвешивающей платформой (датчики веса и контроллер METTLER); 3. Газоотсасывающая крышку печи; 4. Индуктор из высококачественной бескислородной меди TU1 с передовой технологией сегментирования и изоляции; 5. Плавильный узел оснащен защитной сеткой с автоматическим подъемом и опусканием. 6. Шланги водяного охлаждения производства Gates (США).
Система «ECO-WATER»Высокоэффективный теплообменный агрегат с замкнутой системой охлаждения позволяет предотвратить попадание пыли и образование солей. Работа в автономном режиме с постоянным контролем температуры. Незначительный капельный унос - 0.001%. Блок водяных насосов (1 рабочий, 1 запасной), система электроуправления с умным контроллером EATON (США). Прерыватель, контактор и другие контрольные элементы производства ABB. Насосная станция оснащена деионизационной установкой, очищающей воду и снижающей электропроводность воды, защищающей внутренние элементы печи от повреждений.
Купить индукционную печь у нас – это приобрести высококачественное современное оборудование, которое надежно и безопасности прослужит Вам в течение длительного срока службы.

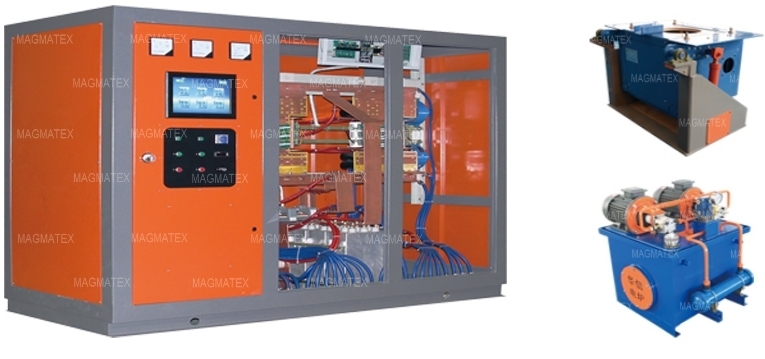

Принцип работы преобразователя POWER-SOLUTION

Преобразователь POWER-SOLUTION спроектирован на базе тиристоров нового поколения SCR и IGBT, высокоскоростных датчиков, цифровой системы управления, что позволяет добиться высокой точности управления, надежность и безопасности.
Уровень защиты шкафа IP54. Шкаф спроектирован модульного типа из независимых блоков для удобства монтажа и эксплуатации. На инверторе использована самая передовая современная система оптоволоконного пускателя.
Точка вывода преобразователя оснащается защитным заземляющим переключателем с функцией защитной блокировки. На дверце шкафа стоит защитный блокировочный переключатель, обеспечивающий безопасность рабочих и оборудования вовремя ТО.
Принцип работы преобразователя POWER-SOLUTION среднечастотных индукционных печей серии ULTRA-MELT основан на выравнивание тока промышленной частоты в выпрямителе, а затем его дальнейшее преобразование в инверторе в ток средней частоты 250~500Гц.
Основной принцип работы системы управления: регулировка исходящей мощности контрольного инвертора осуществляется при помощи расчетов главной платы управления на основе отбора данных по напряжению и току инвертора, напряжению индуктора, напряжению конденсаторов.
Система двойного питания печи (опционально) позволяет осуществлять работу двух плавильных узлов одновременно за счет перераспределения мощности между ними в диапазоне от 0 до 100% от номинальной мощности преобразователя.
СЧ преобразователь также оснащен вспомогательной системой компьютерного управления, отображающая информацию в реальном времени по работе преобразователя, а также позволяет отобразить состояние и информацию по работе всей системы.
Система осуществляет непрерывную автоматическую диагностику параметров печи, обеспечивает режим спекания футеровки печи, пуск плавильного узла в холодном режиме и многое другое. Система сообщает оператору об ошибке при возникновении неисправности и архивирует информацию в память.

Комплектующие части СЧ преобразователя и индукционной тигельной печи ULTRA-MELT

КОМПЛЕКТУЮЩИЕ ЧАСТИПРОИЗВОДИТЕЛЬ
ТиристорыWESTCODE Англия Sima
ДиодыWESTCODE Англия Sima
Резонансные конденсаторыGE США
Защитный конденсаторGE США
Главный плавкий предохранительCooper West Fusion
Индуктора из высококачественной бескислородной меди марки TU1Suzhou China
Изоляционный лак индуктораГермания
Медные шины T2Suzhou China
Станция гидравлических насосовDenison hydraulics / HYDAC США
Стенд гидравлических клапановPARKER или WALVOIL США
Насосы водяного охлажденияChina
Станция водяных насосов из нерж. сталиChina
Шланги водяного охлажденияGATES / Goodyear США
Главный переключатель СЧ преобразователяABB Германия
PLC системы эл. управления и соответствующий интерфейс человек-машина HMISIEMENS Германия
Вспомогательные элементы элементы шкафа СЧ преобразователяAB США, MOELLER Германия и Weidmuller
Распределитель мощности СЧ преобразователяСША
Измерительные приборы СЧ преобразователяЯпония Yokogawa
Пакеты магнитопроводаPohang, WISCO Корея
Датчик температуры и расходаЯпония (SAGINOMIYA)
Основные элементы электроуправления станций водяных и гидравлических насосовABB или Schneider

Другое оборудование для литейного производства

Товар
Оборудование для литья по газифицируемым моделям
Товар
Смесители по песчано-глинистой формовке в землю
Товар
Дробеметы для очистки изделий от пригара, окалины, краски
Товар
Дуговые печи, агрегаты ковш-печь и системы газоочистки
БУ (новая, ранее не эксплуатироалась) индукционная печь GWJ 0.5-350-1
Емкость 500кг. Печь стоит на складе в рабочем состоянии и готова к использованию.
Цена: 2.500.000 руб (печь + станция охлаждения)
