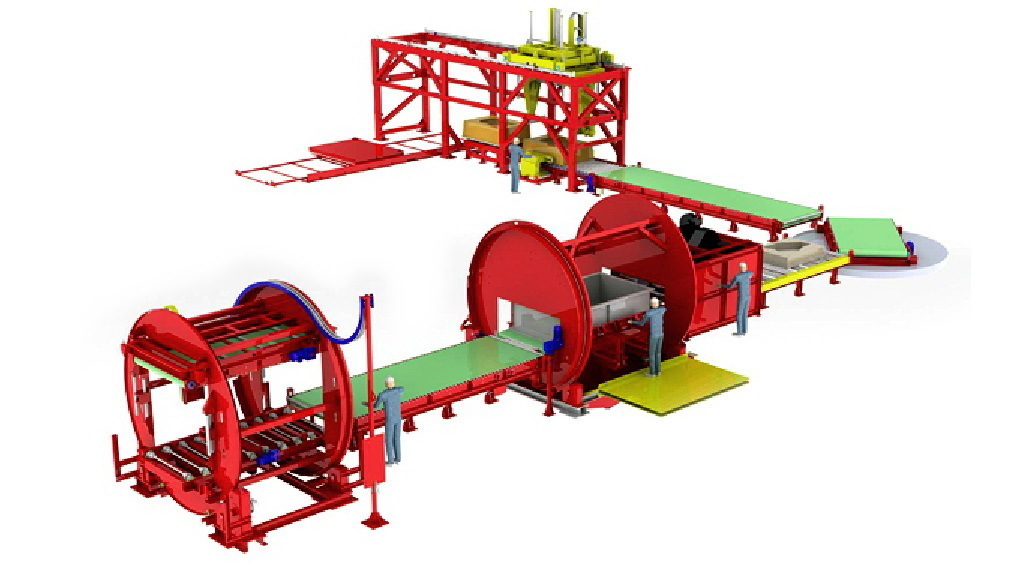

Оборудование для формовки в холодно-твердеющие смеси ХТС _No-Bake-процесс: Фуран, Альфасет и др. смесители ХТС, выбивные решетки, системы регенерации, стержневые машины, формовочные линии
Заполните форму и мы вышлем Вам коммерческое предложение
Стержневые машины ХТC (пескострельные стержневые автоматы "Cold-box" и "Hot-box")
Технология литья по ХТС крайне востребована, когда нужны высока точность производимых изделий, не случайно по ней отливаются различные элементы двигателей. Точность зависит о множества факторов, если не ключевым, то одним из самых существенных среди них является качество стержней. Пескостержневые машины могут быть по горячему и холодному процессу.
Самые распространенные автоматы среди холодных:
- отверждение углекислым газом — СО2 процесс — простая и бюджетная технология
- амин-процесс — COLD-BOX amin — продувка амином. Такие стрежневые автоматы рекомендуется устанавливать кабинетного типа для изоляции паров амина, поставляются с нейтрализаторами амина для обеспечения безопасности труда
- альфасет — ALPHASET — отвержение сложными эфирами и др.
По виду разъема пескостержневые машины бывают с вертикальным, горизонтальным и комбинированным разъемом ящика.
Смеситель непрерывного действия ХТС
Смеситель непрерывного действия ХТС используется для приготовления песчаной смеси. Песок, смола и отвердитель непрерывно подаются в смешивающий рукав смесителя, где осуществляется эффективное смешивание компонентов благодаря движению перемешивающих лопаток. Смесители ХТС непрерывного действия просты в управлении. В комплект поставки входят баки для смолы и отвердителя, подача реализована дозаторами.
По конструкции смесители непрерывного действия ХТС подразделяются на однорукавные серии S24, двурукавные серии S25 и двурукавные с гидравлической регулировкой высоты серии S27.
| Смеситель | Мощность, кВт | Производительность, т/ч | Частота, об./мин | Длина перемешивающего рукава, мм | Длина подающего рукава, мм | |||||
| Однорукавные | ||||||||||
| S242 | 2,2 | 2 | 960 | 2000 | — | |||||
| S243 | 3 | 3 | 960 | 2000 | — | |||||
| S245 | 4 | 5 | 960 | 2000 | — | |||||
| S248 | 5,5 | 8 | 960 | 2000 | — | |||||
| S2410 | 7,5 | 10 | 730 | 2000 | — | |||||
| Двурукавные | ||||||||||
| S253 | 6,56 | 3 | 960 | 2000 | 3000 | |||||
| S255 | 9,5 | 5 | 960 | 2000 | 3000 | |||||
| S258 | 10,5 | 8 | 960 | 2000 | 3000 | |||||
| S2510 | 12,8 | 10 | 730 | 2000 | 3000 | |||||
| S2515 | 17,8 | 15 | 730 | 2000 | 3000 | |||||
| S2520 | 22,5 | 20 | 730 | 2000 | 3000 | |||||
Смесители чашечные периодического действия
Смесители чашечные периодического действия серии S20 используются для приготовления небольших объемов холодно-твердеющих смесей. Смесители такой конструкции отличаются высокой скоростью перемешивания и коротким циклом работы. Смесители серии S20 просты в обслуживании.
| Смеситель | Диаметр чаши, мм | Максимальная масса загрузки, кг | Производительность, т/час | Мощность, кВт |
| S202 | 500 | 30 | 2 | S202 |
| S204 | 600 | 50 | 4 | S204 |
| S206 | 720 | 100 | 6 | S206 |
Вибростол ХТС
Вибростол ХТС серии Z29 предназначен для равномерного распределения смеси с ее уплотнением при изготовлении форм, что достигается при помощи вибрации. Вибростолы ХТС оснащены вибродвигателями, количество и мощность которых зависит от размеров и грузоподъемности стола. Рабочая поверхность представляет собой рольганги, что позволяет встроить вибростол в непрерывную линию.
| Модель вибростола | Размер стола, мм | Грузоподъемность, тн | Усилие вибрации, кН | Мощность вибродвигателей, кВт |
| Z291 | 1250 х 1200 | 1 | 10 | 4 х 0,25 |
| Z292 | 1250 х 1200 | 2 | 20 | 4 х 0,4 |
| Z293 | 1500 х 1200 | 3 | 32 | 4 х 0,75 |
| Z294 | 1550 х 1200 | 4 | 40 | 4 х 1,5 |
| Z295 | 1800 х 1200 | 5 | 50 | 4 х 1,5 |
| Z296 | 2545 х 1400 | 6 | 70 | 4 х 1,5 |
| Z298 | 2945 х 1400 | 8 | 80 | 4 х 2 |
| Z2910 | 2945 х 1400 | 10 | 100 | 4 х 2,2 |
Выбивная решетка ХТС
Выбивная решетка ХТС серии L12 разрушает форму для освобождения отливки. Мощность и количество вибродвигателей, а также размер ячеек на рабочей поверхности выбивной решетки определяется весогабаритными характеристиками извлекаемых отливок. По конструкции выбивные решетки могут быть провальными и с боковой выгрузкой.
Технические характеристики выбивной решетки
| Выбивная решетка | Размер полотна, мм | Размер ячейки, мм | Грузоподъемность, т | Усилие выбивки, кН | Мощность вибродвигателей, кВт |
| L121 | 1500х1400 | 40х50 | 1 | 2 х 20 | 2 х 1,5 |
| L122 | 1800х1600 | 40х50 | 2 | 2 х 31,5 | 2 х 2,4 |
| L123 | 2000х1900 | 50х60 | 3 | 2 х 49 | 2 х 3,2 |
| L124 | 2700х1900 | 60х60 | 4 | 2 х 78,4 | 2 х 5,5 |
| L126 | 2700х1900 | 60х60 | 6 | 2 х 98 | 2 х 6,3 |
| L128 | 3050х1950 | 60х70 | 8 | 2 х 100 | 2 х 7,5 |
| L1210 | 2900х1900 | 70х70 | 10 | 2 х 117,6 | 2 х 10 |
| L1212 | 3050х1900 | 70х70 | 12 | 2 х 137,2 | 2 х 12 |
| L1215 | 3200х2300 | 70х80 | 15 | 2 х 196 | 2 х 16 |

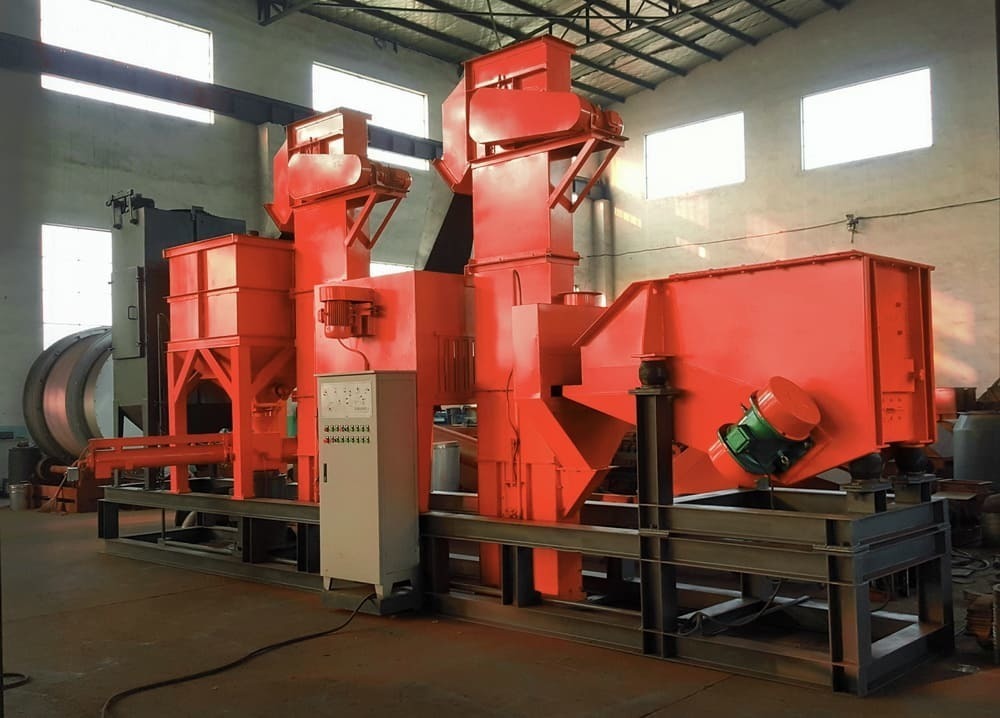

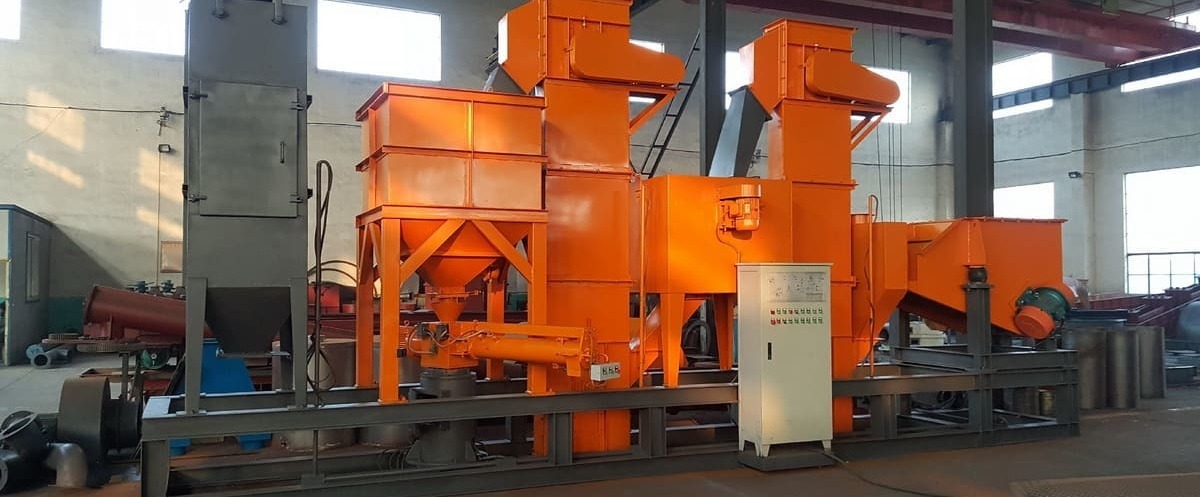

Система регенерации ХТС
Важнейший участок линии ХТС – это регенерация смеси. Оборудование этого участка позволяет восстановить песок из твердых форм, тем самым существенно сэкономить на приобретении сырья, а также закрыть вопрос по утилизации. Наиболее востребован мобильный комплекс регенерации смеси производительность 5 тонн в час, это обусловлено удобным расположением всей цепочки оборудования на одной платформе и оптимальной ценой. Для более крупного производства мы предлагаем комплексы по регенерации от 10 тонн в час.
