Дробеметы и дробеметные установки

Компания «МАГМАТЕКС» - один из крупнейших поставщиков дробеметных машин и установок из Китая.

Компания проектирует и поставляет дробеметы следующего типа:

- Дробеметные машины барабанного типа

- Дробеметные машины барабанного типа серии c ленточным транспортер

- Дробеметные машины подвесного типа (с подвесным конвейером)

- Дробеметы подвесного типа

- Нестандартные дробеметные установки


Дробеметы барабанный с ленточным транспортером

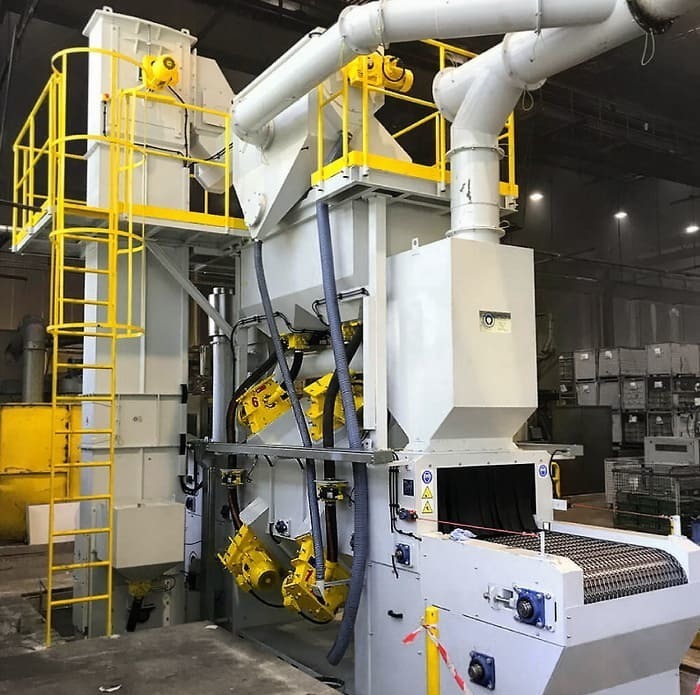

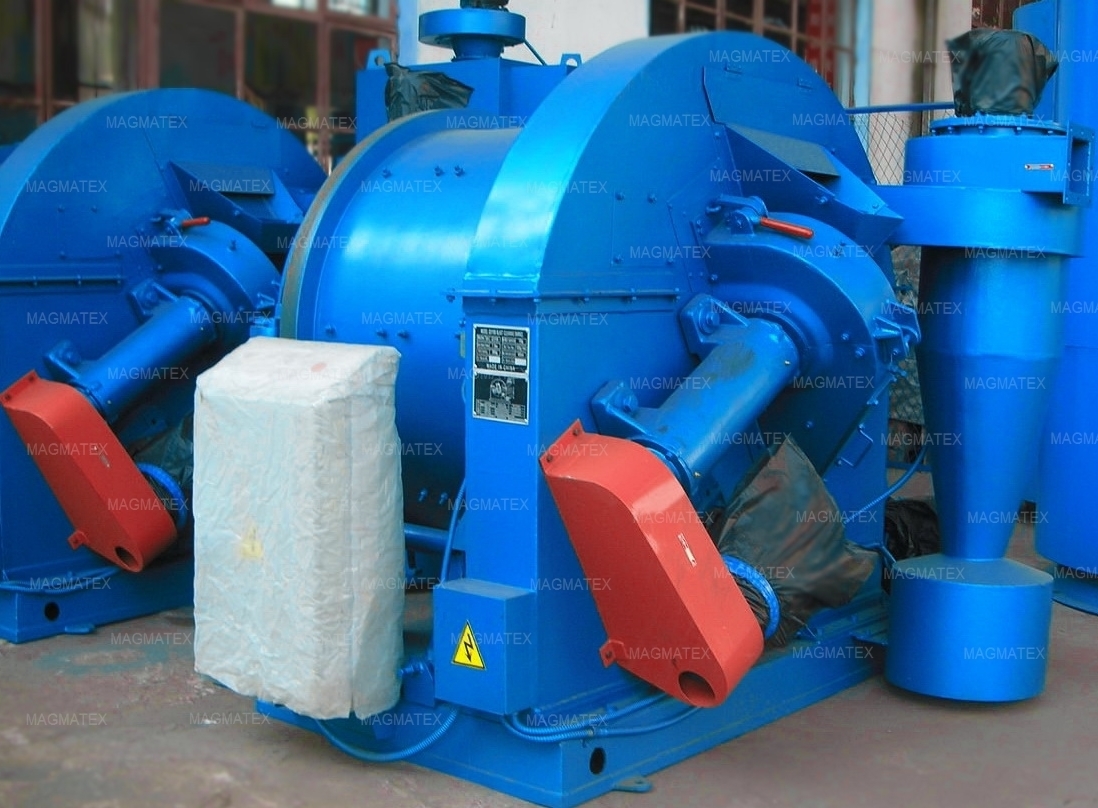

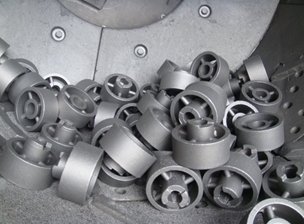

Дробеметы барабанного типа серии Q32, серии Q15GN и  Q28GN с ленточным транспортером – это новый тип дробеметных агрегатов, предназначенных для очистки с поверхности металлических изделий загрязнений в виде пригара, ржавого налета, окалина, краски т.п. Они используются для изделий с массой загрузки от 10 до 360 кг.

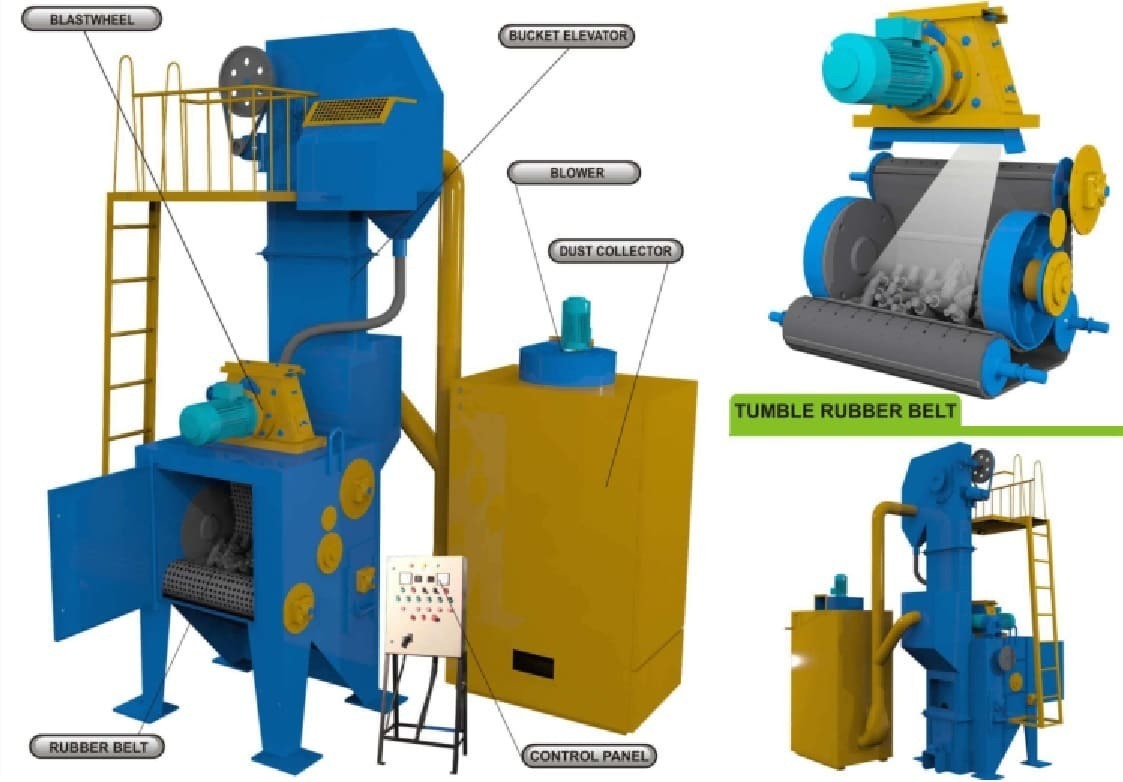

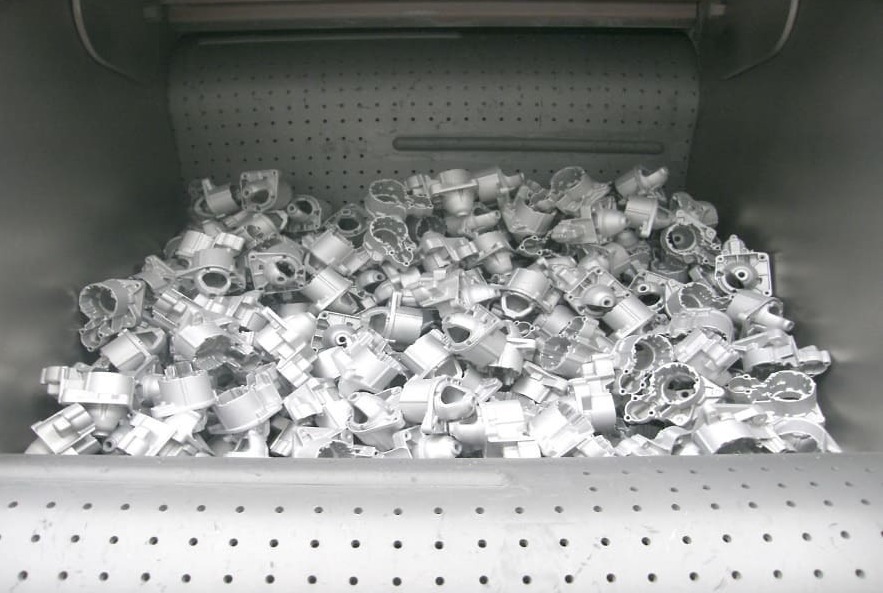

Данные очистные установки серии Q32 с ленточным транспортером оборудованы камерой, выполненной из износостойкой марганцовистой стали, направляющих дисков, ленты конвейера, рабочих дверц, ковшевого элеватора, пескоотделителя и системы пылеулавливания. Дробеметная машина при необходимости оснащается загрузочным скиповым загрузчиком.

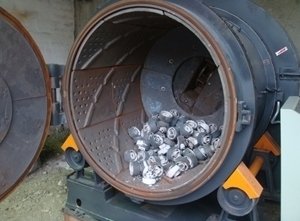

Принцип работы: изделия помещаются в рабочую камеру дробеметного барабана. При помощи направленного факела дроби от дробеметной турбины и постоянного перемещения изделий в рабочей зоне камеры, обеспечивается равномерная степень очистки. По окончанию цикла очистки камера открывается, конвейер меняет направление движения и изделия выгружаются. Возможны внесения конструктивных доработок в дробеметные агрегаты под конкретные задачи.


Технология обработки на дробемете барабанного типа

Обработка видео...

Высокая надежность эксплуатации
Низкий коэффициент расхода дроби
Короткий цикл обработки изделий
Технология «shot blast»

Технические параметры дробеметных машин барабанного типа серии Q32, Q15GN и Q28GN

Основные параметры Q326 Q3210 Q3220 Q15GN Q28GN
Диаметр барабана дробемета 650 мм 1000 мм 1000 мм 1090 мм 1245 мм
Максимальная масса одного изделия 10 кг 30 кг 50 кг 250 кг 360 кг
Максимальная масса загрузки 200 кг  600 кг 1200 кг 1350 кг 3500 кг
Объемная диагональ изделия (не более) 300 мм 450 мм 450 мм 550 мм 600 мм
Производительность дробемета до 1200 кг/час до 2500 кг/час до 5000 кг/час до 8000 кг/час до 12000 кг/час
Расход дроби на установку 120 кг/мин 180 кг/мин 2*250 кг/мин 480 кг/мин 2*340 кг/мин
Мощность дробеметной головки  7.5 кВт 11 кВт 2*15 кВт 30 кВт 2*22 кВт
Производительность пылеуловителя 2000 м3/час 3500 м3/час 6000 м3/час 5000 м3/час 6000 м3/час
Эффективность пылеуловителя 99 % 99 % 99 % 99 % 99 %
Тип ленточного транспортера Резиновая Резиновая Резиновая Метал. Метал.
Установленная мощность дробемета 12.6 кВт 18.07 кВт 51 кВт  48.5 кВт 67.3 кВт

1.Дробеметная камера выполнена из износостойкой брони, а в основе ленточного транспортера используется резиновая износостойкая лента (для моделей Q326, Q3210, Q3220) // металлический реечный транспортер  (для моделей Q15GN, Q28GN). Металлический реечный транспортер гусеничного типа выполнен из выокомарганцовистой стали Mn13 (сталь Гадфильда).

2.Дробеметная головка выполнена по японской технологии «shot blast» (направленный поток дроби), имеет сменные быстро заменяемые литые лопатки из высокохромистой стали, срок службы, которых более 1500 часов.

3.Ковшевой элеватор включает верхний и нижний ременной шкив, редуктор, натяжитель, резиновый ремнь, сборную воронку для дроби и корпус.

4.Пескоотделитель служит для сепарации дроби от окалины, пыли, песка и сломанной дроби. Содержание примесей после сепарации, подаваемых с дробью на дробеметную головку менее 1%.

5.Пылеуловитель рукавного типа служит улавливания пыли, образующейся в результате дробеструйной очистки изделий. Эффективность пылеуловителя  99%.

6.Система управления на базе контроллера Siemens/Omron. Дистанционный шкаф управления дробеметом для удобства работы (класс защиты GGD-IP54).

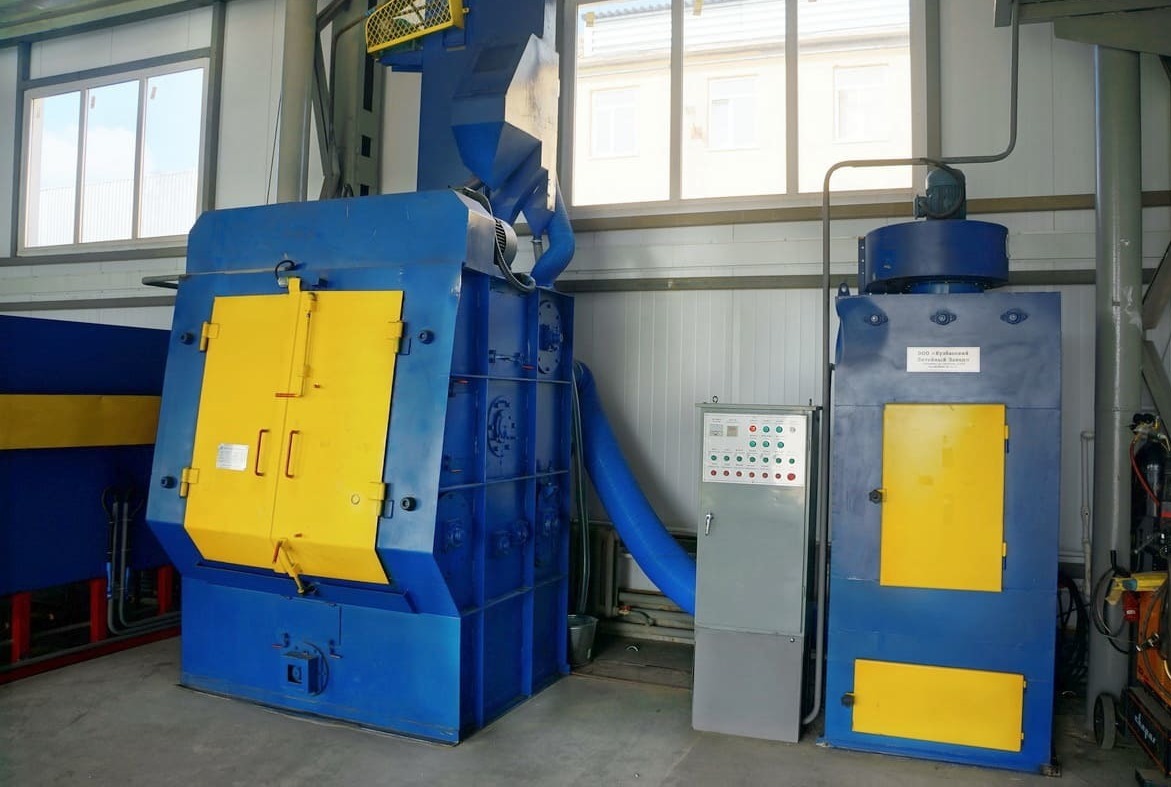

Дробеметы барабанного типа серии Q31

Дробеметные установки серии Q31 барабанного типа служат для очистки поверхности металлических изделий мелких или средних размеров с массой до 30 кг. Дробеметы серии Q31 состоят из горизонтального цилиндрического барабана, обшитого изнутри износостойкой броней и комплектуется пылеуловителем рукавного типа. Для изделий из цветных металлов рабочая камера может быть обшита резиновой броней.

Принцип работы: С передней стороны ДУ-Q31 осуществляется загрузка изделий в цилиндрический барабан, с противоположной стороны расположена дробеметная головка, обеспечивающая направленный потока дроби. Равномерная степень очистки изделий достигается за счет их постоянного перемещения в рабочей зоне.

Основные технические параметры дробеметных аппаратов барабанного типа Q31

Основные параметры Q3110-B1 Q3110-B2 Q3113-B1 Q3113-B2
Внутренний диаметр барабана 1000 мм 1000 мм 1300 мм 1300 мм
Максимальная масса одного изделия 15 кг 15 кг 30 кг 30 кг
Максимальная масса загрузки 300 кг  300 кг 600 кг 600 кг
Глубина барабана дробемета 800 мм 800 мм 1200 мм 1200 мм
Производительность дробемета до 1500 кг/час до 1500 кг/час до 2500 кг/час до 2500 кг/час
Скорость вращения барабана 3 об/мин 3 об/мин 2.5 об/мин 2.5 об/мин
Расход дроби на установку 120 кг/мин 120 кг/мин 160 кг/мин 160 кг/мин
Мощность дробеметной головки  7.5 кВт 7.5 кВт 14.5 кВт 16.3 кВт
Производительность вытяжной системы 800 м3/час 2000 м3/час 2000 м3/час 2800 м3/час
Эффективность пылеуловителя 85 % 99 % 85 % 99 %
Установленная мощность дробемета 9.7 кВт 11.2 кВт 51 кВт  48.5 кВт

Выгодные цены на дробеметы Q3210 и Q3710

ХИТ ПРОДАЖ!!!   Дробемет барабанного типа Q3210
ХИТ ПРОДАЖ!!!   Дробемет барабанного типа Q3210
Цена: 890 000 руб.

Максимальная масса загрузки - 600 кг

Производительность - 2000~2500 кг/час

Максимальная масса одного изделия - 30 кг

Мощность дробеструйной головки - 11 кВт

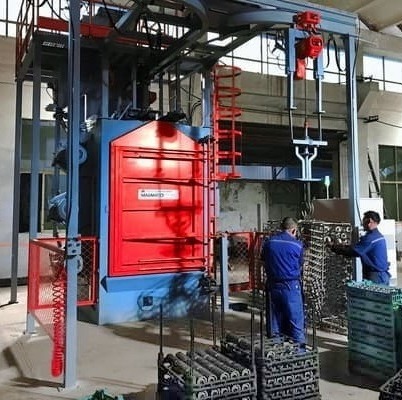

Дробеметы  подвесного типа Q3710
Дробеметы подвесного типа Q3710
Цена: 1 590 000 руб.

Максимальная нагрузка на подвеску - 1000 кг

Максимальный размер обрабатываемого изделия - Ø1200х1500мм

Мощность дробеструйной головки - 2х15 кВт

Тип пути - «I»-образной подвеской

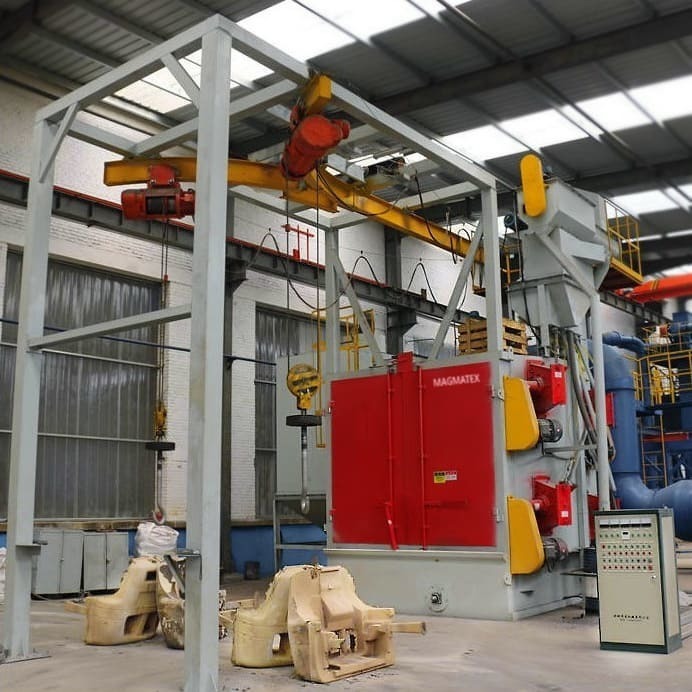

Дробеметные установки подвесного типа серии Q37

Дробеметы подвесного типа серии Q37 предназначены для дробеметной очистки поверхности металлических изделий средних и крупных размеров от 150 мм до 2000 мм, требующих деликатной обработки.

Преимущества:

  • - компактность и надежность оборудования;
  • - высокая производительность;
  • - не требуется специальных фундаментов;
  • - широкий диапазон использования установок;
  • - применение технологии «shot blast» направленного потока дроби;
  • - высокое качество изготовленного всех установок.

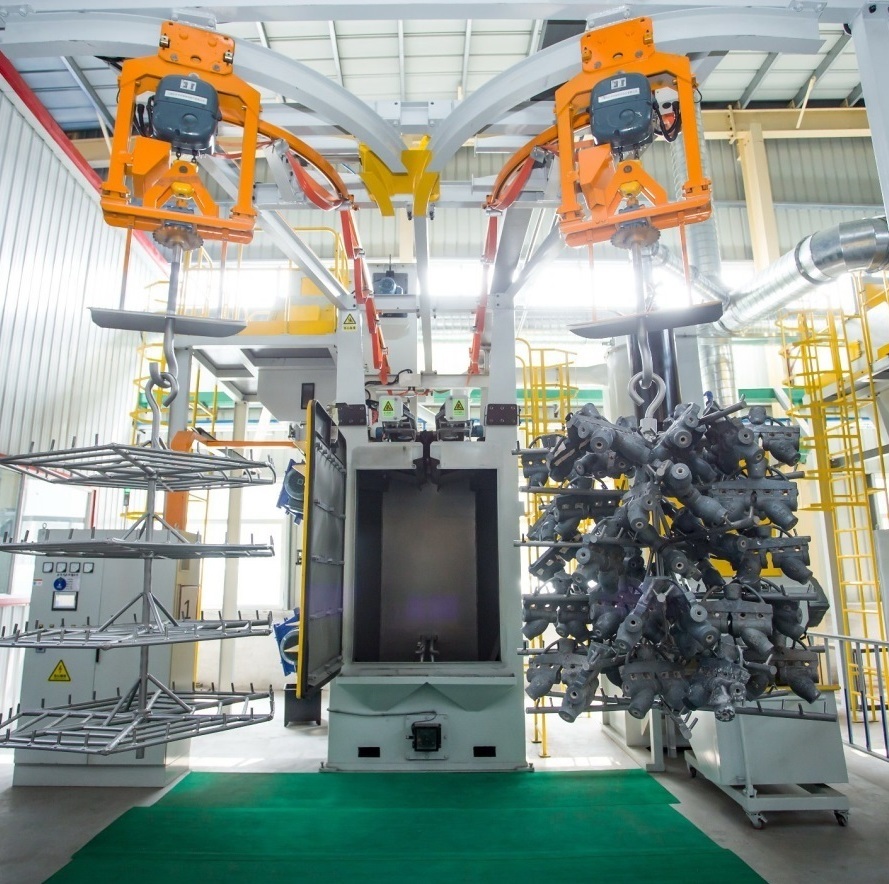

Принцип работы ДУ подвесного типа серии Q37: Обрабатываемые изделия навешиваются на крюк подвески дробеметной машины, который поднимается на требуемую высоту и направляется в камеру. Двери герметично закрываются, включается устройство вращения подвески, система пылеулавливания и винтовой конвейер подача дроби. Подача дроби на дробеметные турбины осуществляется по команде оператора, происходит открытие пневматических шиберов и факел дроби направляется на изделия. По ходу рабочего цикла обработки меняется направление вращение подвески в дробеметной камере, в результате обеспечивается высокая степень очистки изделия со всех сторон от литейного пригара, ржавчины или краски. По окончанию цикла очистки, подвеска с готовым обработанным изделием передается в позицию разгрузки.

Технические параметры дробеметных машин подвисного типа серии Q37

Основные параметры Q376 Q378 Q3710 Q3720 Q3730 Q3750 Q3780
Максимальный размер изделия D*H 600*1000 мм 800*1500 мм 800*1850 мм 1400*2300 мм 1600*2200 мм 1800*2500 мм 2000*3000 мм
Максимальная нагрузка на крюк  600 кг 800 кг 1000 кг 2000 кг 3000 кг 5000 кг 8000 кг
Расход дроби  2*120 кг/мин 2*160 кг/мин 2*250 кг/мин 3*250 кг/мин 3*250 кг/мин 4*250 кг/мин 4*250 кг/мин
Мощность дробеметной головки  2*7.5 кВт 2*11 кВт 2*15 кВт 3*15 кВт 3*15 кВт 4*15 кВт 4*15 кВт
Производительность вытяжной венитиляции 5000 м3/час 8000 м3/час 9000 м3/час 15000 м3/час 15000 м3/час 18000 м3/час 18000 м3/час
Установленная мощность дробемета 22 кВт 33.5 кВт 46.2кВт  61.3 кВт 64.4 кВт 78.4 кВт 81.5 кВт

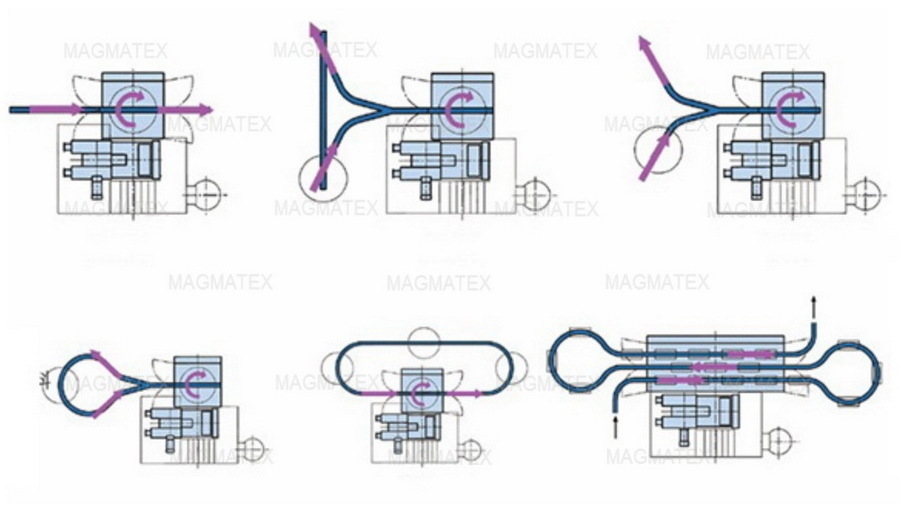

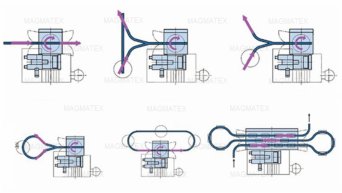

Дробеметные машины подвесного типа серии Q37 поставляются в нескольких вариациях подвесного пути и конструкций рабочей камеры:

•Камера тупиковая с «I»-образным исполнением пути и  1-ой подвеской;

•Камера тупиковая с «Y»-образным исполнением пути и  2-мя подвесками;

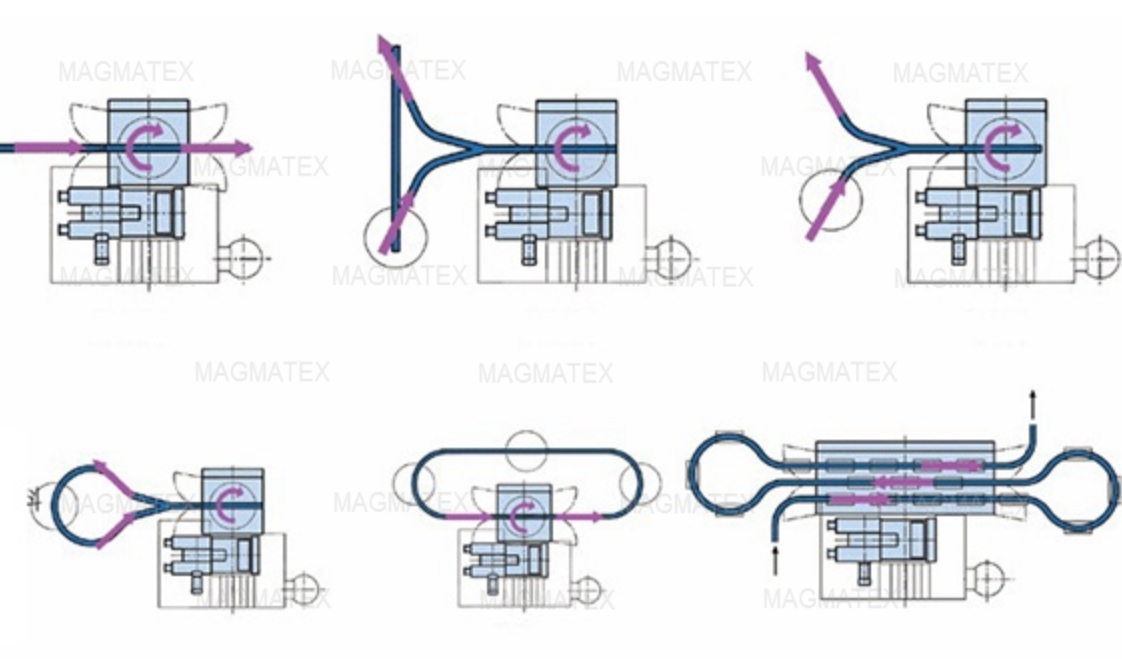

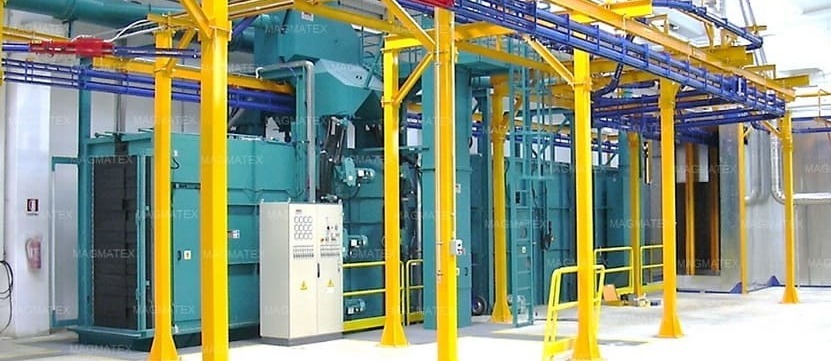

•Проходная камера с «O»-образным замкнутым исполнением пути с несколькими подвесками.

Основные узлы: Дробеметные агрегаты серии Q37 оборудованы камерой из стальных листов Q235, обшивка камеры выполняется из стальных плит ZCr5 и имеет 2/3/4 дробеметных турбины. В нижней части рабочей камеры стальные плиты имеют изогнутую форму и образуют воронку, по которой дробь перемещается на винтовой конвейер.За герметичное закрытие дверей дробемета отвечает пневматическая система управления. Обшивка дверей изнутри выполнена из стали марки 65Mn с резиновым уплотнением. Все установки серии Q37 снабжены вращающимся крюком, на который подвешиваются очищаемые изделия.

Дробеметная турбина изготавливается с использованием современных японских технологий «shot blast» (направленный поток дроби), позволяющими достичь высокой эффективности очистки и стабильность работы. Специальная конструкция перегородки между створками двери препятствует вылету дроби.

Винтовой конвейер снабжен шнековым питателем, пластины которого прошли специальную обработку. Для герметизации узлов подшипника применяемся лабиринтное уплотнение. Ковшевой элеватор дробеметного агрегата включает циклоидный редуктор, имеющий функцию торможения для предотвращения холостого хода ремня при отсутствии питания воронки НТ150.

Вся серия Q37, как и установки младших моделей, имеет сепаратор для отделения дроби от песка, окалины и пр.Система пылеулавливания использует двухступенчатую очистку воздуха, позволяющая улавливать 99% пыли, поступающей в систему.

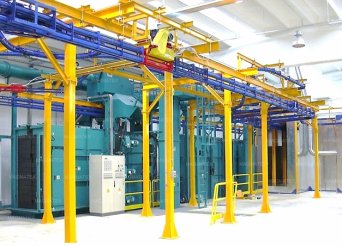

Новинка! Дробемет подвесного типа QH-3720U для очистки металлоконструкций длиной до 6 метров

Дробеметная установка QH-3720U подвесного типа (с проходной рабочей камерой) – специальная модель дробемета, разработанная нашей компанией, с 2-мя вспомогательными камерами и 8-ю дробеметными головками мощностью по 11 кВт (8×11 кВт = 88 кВт).

Дробемет QH-3720U предназначен для очистки металлоконструкций длиной до 6 метров от загрязнений в виде ржавого налета, лакокрасочных покрытий или пригара. Степень очистки изделий 98% металлический блеск.

Материал брони дробеметной камеры - износостойкая марганцовистая сталь SPMn13 сталь, толщина брони дробеметной камеры 10 мм. Срок службы брони дробеметной камеры от 8000 до 10000 часов

Цена дробеметная установка QH-3720U: по запросу на почту info@magmatex.ru

Технические характеристики дробемета QH-3720U:

1. Макс. габаритные размеры обрабатываемого изделия 6000×2000×1000 мм

2. Максимальный вес одного изделия 2500 кг

3. Производительность 0.8~1.5 м/мин

4. Дробеметная головка:

- Модель головки QBH-037 (высокопроизводительная, подшипники SKF / NSK)

- Количество головок 8 шт.

- Мощность 8×11кВт = 88 кВ

- Расход дроби 8×300 кг/мин

- Скорость вращения 3000 об/мин

- Скорость метания дроби 78 м/с

- Срок службы лопаток > 600 часов

- Срок службы направляющей втулки > 1200 часов

- Срок службы распределительного колеса > 6000 часов

5. Срок службы брони дробеметной камеры от 8000 до 10000 часов

6. Рекомендованный диаметр дроби 0.8-1.2 мм

7. Общая установленная мощность 153 кВт

8. Система управления PLC-Omron

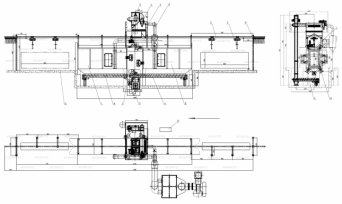

Схема дробеметной установки QH-3720U:

Поз.1 - вспомогательная камера №1, поз.2 -дробеметная камера (рабочая камера), поз.3 – платформа обслуживания, поз.4 – сепаратор, поз.5 – элеватор, поз.6 – система распределения воздуха, поз.7 – уплотнительное устройство (предотвращает вылет дроби), поз.8 – поперечно-винтовой конвейер, поз.10 – дробеметная головка QBH-037, поз.11 – крюк подвески, поз.12 – рельсовый путь подвески, поз.13 – система пылеулавливания, поз.14 – фундамент, поз.15 - вспомогательная камера №2, поз.16 – продольно винтовой конвейер, поз17. – приемная труба, поз.18 – система вращения, поз19 – кабельная гирлянда, поз.20 – пульт управления.


Лучшие цены на дробеметы || дробеметные установки || расходные и запасные части для Q31, Q32, Q37 - купить выгодно!

Покупая дробеметы у нас, Вы гарантировано получаете оборудование по лучшей цене и квалифицированное сервисное обслуживание, запчасти и расходные комплектующие (лента, лопатки импеллер, броня и т.п.) по специальной стоимости в течении всего срока эксплуатации. Наши специалисты произведут запуск дробеметной установки в короткие сроки, проведут обучение персонала и проконсультируют по вопросам эксплуатации. Поставляемое оборудование имеет полный комплект документации: паспорт, инструкция по обслуживанию, альбом чертежей и сертификаты.



Таблица соответствия дробеметных установок различных производителей

Дробеметы барабанного типа

Международное обозначение Российская транскрипция Прочее Прочее
Q3110BI УИД-3110/1 SB1015A1 SBM-0.3/1
Q3110BII УИД-3110/2 SB1015A2 SBM-0.3/2
Q3113BI УИД-3113/1 SB1035B1 SBM-0.6/1
Q3113BII УИД-3113/2 SB1035B2 SBM-0.6/1

Дробеметы барабанного типа с ленточным транспортером

Международное обозначение Российская транскрипция Прочее Прочее
Q326 УИД-326 SB2001B SBM-T10x200/0.15
Q3210 УИД-3210  SB2003D SBM-T30x600/0.3
Q3220 УИД-3220  SB2005G SBM-T40x1200/0.6
Q15GN УИД-15ГН SB2025G SBM-T250x1350/0.43

Дробеметы подвесного (кранового) типа

Международное обозначение Российская транскрипция Прочее Прочее
Q376 УИД-376 SB3050A1 SBM-P600x1100/0.6
Q378 УИД-378 SB3080A1 SBM-P800x1500/1
Q3710 УИД-3710  SB3100A1 SBM-P900x1600/1
Q3720 УИД-3720 SB3200B2 SBM-P1400x2300/2
Q3730 УИД-3730 SB3300B2 SBM-P1600x2200/3
Q3750 УИД-3750 SB3500B2 SBM-P1800x2500/5
