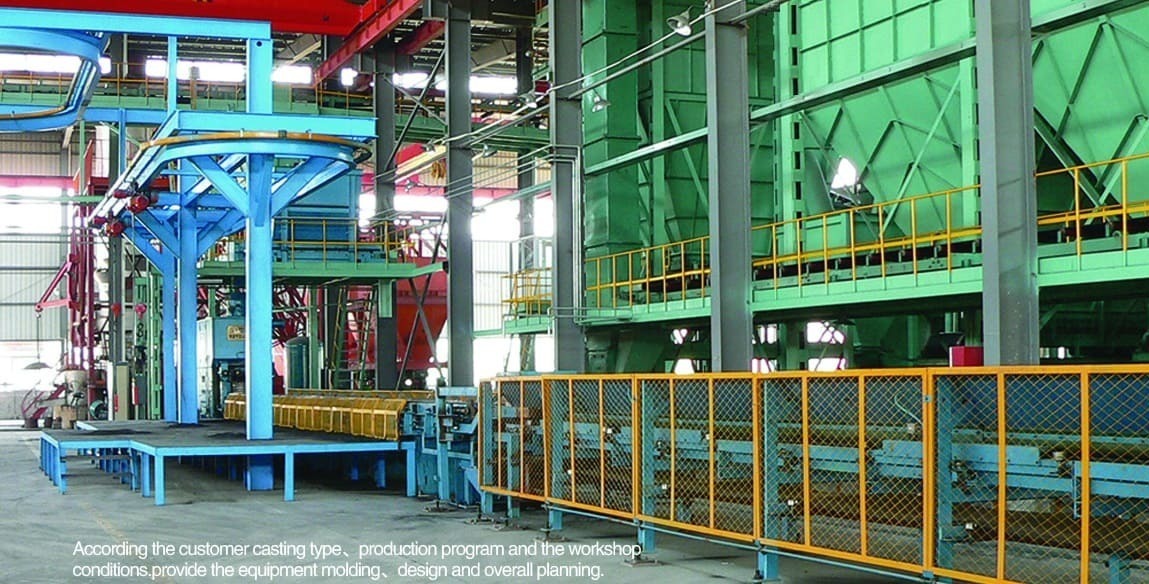

Оборудование для песчано-глинистой формовки ПГС (смесители ПГС, выбивные решетки, системы регенерации, формовочные машины и линии )
Заполните форму и мы вышлем Вам коммерческое предложение
Смесители ПГС литейные чашечные катковые, с вихревой головкой, вихревые
Смеситель чашечный катковый (бегуны) серия S11
Бегуны серии S11 - чашечные катковые смесители применяются для смешивания формовочной смеси ПГС с вязкими, жидкими и пылевидными компонентами.
Перемешивание компонентов осуществляется за счет движения катков, изготовленных из износостойкого чугуна и скребков, в результате чего получается однородная формовочная смесь.
Конструкция смесителей серии S11 простая и надежная. Формовочной смеси ПГС, приготовленные в бегунах, используются в качестве стержневых, наполнительных или облицовочных смесей с песчаной основой и вязкими, пылевидными или жидкими компонентами.
| Смеситель | Диаметр чаши, мм | Максимальная масса загрузки, кг | Производительность, т/час | Мощность, кВт | Масса, кг |
| S1110 | 1000 | 110 | 2.5 | 4 | 870 |
| S1112 | 1200 | 200 | 5 | 7.5 | 1000 |
| S1116 | 1600 | 500 | 10 | 18.5 | 3000 |
| S1120 | 2000 | 800 | 20 | 30 | 5100 |
Смеситель S1420 вихревой
Вихревой смеситель ПГС
Смеситель чашечный S11 катковый
Смеситель чашечный с вихревой головкой (турбинный) серия S13
Турбинные смесители серии S13 (чашечные смеситель с вихревой головкой) применяются для приготовления песчано-глинистых смесей (ПГС).
Смеситель серии S13 представляет собой чашу с катком, вихревой головкой и скребками. Такая конструкция рабочих органов обеспечивает высокую производительность, формовочная масса обладает высокой прочностью, текучестью и однородностью.
| Смеситель | Диаметр чаши, мм | Максимальная масса загрузки, кг | Производительность, т/час | Мощность, кВт | Масса, кг |
| S1312 | 1200 | 200 | 3-5 | 7.5 | 1000 |
| S1320 | 2000 | 800 | 20 | 30 | 5000 |
Смеситель чашечный вихревой серия S14
Смесители чашечные вихревые S14 предназначены для приготовления смесей по технологии ПГС. Перемешивание компонентов осуществляется двумя разнонаправленными вихревыми головками и активатором, в результате чего получается смесь с высокими показателями прочности, насыщенности, газопроницаемости и однородности.
| Модель смесителя | Диаметр чаши, мм | Максимальная масса загрузки,кг | Производительность, т/час | Мощность активатора, кВт | Мощность вихревой головки, кВт | Масса, кг |
| S1410 | 1000 | 200 | 4 | 4 | 2х2.2 | 1000 |
| S1412 | 1200 | 300 | 8 | 7.5 | 2х4 | 2000 |
| S1416 | 1600 | 600 | 14 | 15 | 2х7.5 | 3000 |
| S1420 | 2000 | 1000 | 24 | 30 | 2х15 | 5500 |
Встряхивающая машина с допрессовкой
Формовка с допрессовкой
Формовочные машины с допрессовкой
Формовочные машины с допрессовкой предназначены для формовки верхних и нижних опок песчано-глинистой смеси. Уплотнение нижних слоев смеси осуществляется путем встряхивания, допрессовка уплотняет верхние слои в опоке. В среднем производительность формовочных машин с допрессовкой 40-60 опок/час.
Формовочная машина ПГС - модели серии F и FD
| Формовочная машина | Размер опоки, мм | Размер стола, мм | Грузоподъемность, кг | Усилие прессования, кг | Габариты, мм |
| F1-A | 400х400х250 | 550х460 | 170 | 3000 | 670х790х1380 |
| F1-B | 400х450х250 | 610х460 | 180 | 3000 | 670х790х1380 |
| F2-A | 500х500х250 | 580х500 | 250 | 3900 | 700х910х1485 |
| F2-B | 650х550х250 | 650х550 | 300 | 4300 | 810х1100х1510 |
| FD-1 | 600х400х200 | 600х460 | 200 | 3000 | 1200х830х1430 |
| FD-2 | 700х500х250 | 700х575 | 300 | 4300 | 1220х1080х1630 |
| FD-3 | 800х600х350 | 800х680 | 500 | 6300 | 1200х830х1780 |
| FD-4 | 950х800 | 950х800 | 1000 | 9600 | 1220х1710х2140 |
Формовочная машина ПГС - модели серии Z
| Формовочная машина | Размер опоки, мм | Размер стола, мм | Грузоподъемность, кг | Усилие прессования, кг |
| Z 143 | 500х400х160 | 560х420 | 250 | 4300 |
| Z 145 | 550х450х200 | 600х550 | 300 | 6500 |
| Z 146 | 600х500х200 | 700х550 | 400 | 7500 |
| Z 148 | 800х630х200 | 1200х730 | 1000 | 10000 |
| Z 149 | 1000х800х200 | 1200х1030 | 1600 | 16000 |

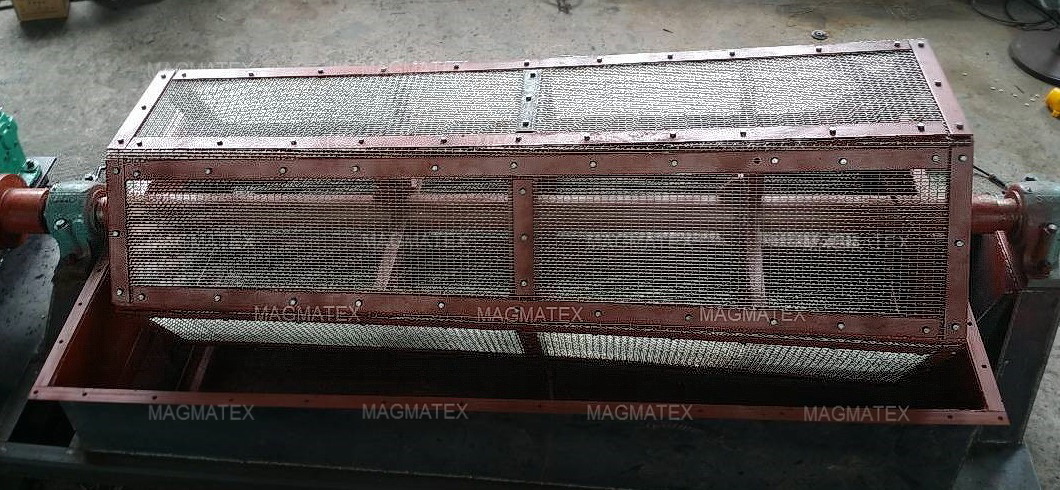

Сито полигональное
Сито полигональное обеспечивает однородность песка, очистку от посторонних включений, подготавливая его для нового цикла приготовления смеси. Представляет собой вращающийся усеченный барабан, расположенный под углом, что обеспечивает подготовку песка.
Сито полигональное S4311
Сетка из нержавеющей стали: 6x16 мм
Размер барабана φ1000/φ740 × 2200мм
Производительность 14-25 т/ч
Мощность двигателя 4 кВт
