Линии по производству медной катанки - UpRod

Современное производство медной катанки требует постоянного поиска технических решений, направленные на снижение вредных примесей и кислорода до минимально возможных концентраций.
Исследование различных направления от рафинирования расплава до вакуумной обработки позволило спроектировать наиболее оптимальный вариант производства медной катанки.

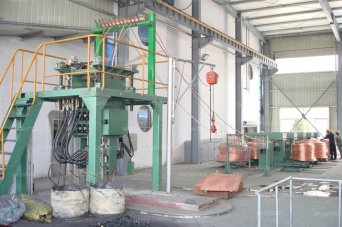

Мы предлагаем технологию выплавки в индукционных канальных печах закрытым способом под слоем защитного шлака, что позволяет получать бескислородную катанку из лома меди и катодных листов, совместно с современным высокотехнологичным способом верхней вытяжки заготовки – UpRod.
Оборудование служит для непрерывного литья медной катанки и труб марок DHP, CuOF и CuAg, диаметром 8~40 мм с годовым объемом производства 200 ~ 10 000 тонн.
Эксплуатация линии производится в непрерывном режиме работы в течении продолжительного времени без остановок, заказывая у нас линию UpRod по производству медной катанки по специальной цене, Вы получаете специально спроектированное оборудование под ваши конкретные цеховые условия и параметры производительности.
Основные преимущества: 1) Отливаемые сплавы: медь, латунь, бронза; 2) высокое качество поверхности получаемой продукции; 3) Увеличение жизненного цикла графитовых вставок; 4) Гарантированный срок службы футеровки - 1год; 5) Снижение трудозатрат (технологический персонал 2 чел.); 6) Система автоматического управления.

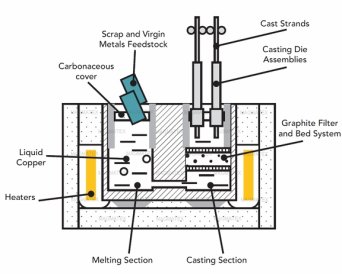

Схема производства: загрузка лома меди типа "блеск" или катодные листы → расплавление в плавильной печи → корректировка в печь выдержки → разливка через кристаллизатор → вытяжка через устройство UpRod → намоточное устройство.

Мощность плавильной печи 120 кВт
Мощность печи выдержки (миксера) 80 кВт
Конструкция печи: спаренная, с системой защиты расплава от окисления
Производительность печи 500 кг/ч
Максимальная рабочая температура 1250℃
Диаметр катанки: от Ø8 мм до 20 мм
Количество ручьев: 6 шт.
Рабочая скорость вытяжки: 1200~1800 мм / мин
Диаметр намоточной катушки: Ø700~1600 мм
Вес катушки: 1.5~2.0 т.
Общая мощность 210 кВт
Годовая производительность 3000тонн
Занимаемая площадь оборудования (Д*Ш*В): 20000*6000*7000мм
Мощность плавильной печи 150 кВт * 2 шт.
Мощность печи выдержки (миксера) 150 кВт
Конструкция печи: спаренная, с системой защиты расплава от окисления
Производительность печи 1000 кг/ч
Максимальная рабочая температура 1250℃
Диаметр катанки: от Ø8 мм до 20 мм
Количество ручьев: 18 шт.
Рабочая скорость вытяжки: 1500~2500 мм / мин
Диаметр намоточной катушки: Ø700~1500 мм
Вес катушки: 1.5~2.0 т.
Общая мощность 500кВт
Годовая производительность 7 000тонн
Занимаемая площадь оборудования (Д*Ш*В): 35000*8000*7000мм
Мощность плавильной печи 100 кВт * 2 шт.
Мощность печи выдержки (миксера) 100 кВт
Конструкция печи: спаренная, с системой защиты расплава от окисления
Производительность печи 700 кг/ч
Максимальная рабочая температура 1250℃
Диаметр катанки от Ø8 мм до 20 мм
Количество ручьев: 12 шт.
Рабочая скорость вытяжки: 1200~1800 мм / мин
Диаметр намоточной катушки: Ø700~1600 мм
Вес катушки: 1.5~2.0 т.
Общая мощность 315кВт
Годовая производительность 4 000тонн
Занимаемая площадь оборудования (Д*Ш*В): 25000*6000*7000мм
Мощность плавильной печи 200 кВт * 2 шт.
Мощность печи выдержки (миксера) 180 кВт
Конструкция печи: спаренная, с системой защиты расплава от окисления
Производительность печи 1300 кг/ч
Максимальная рабочая температура 1250℃
Диаметр катанки: от Ø8 мм до 20мм
Количество ручьев: 20 шт.
Рабочая скорость вытяжки: 800~2500 мм / мин
Диаметр намоточной катушки: Ø700~1500 мм
Вес катушки: 1.5~2.0 т.
Общая мощность 605 кВт
Годовая производительность 10 000тонн
Занимаемая площадь оборудования (Д*Ш*В): 35000*11000*7000мм
ПРИМЕЧАНИЕ: все линии проектируется под каждого заказчика индивидуально, исходя из объемов производства и номенклатуры
